Фрезеровка с высокой точностью

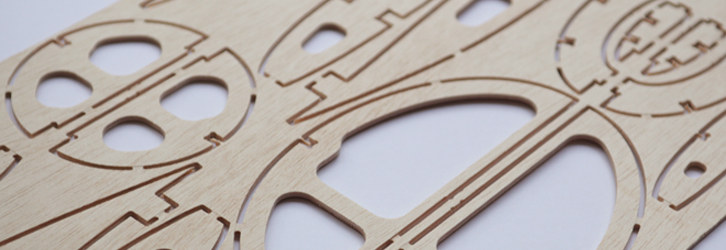

В парке компании 3 фрезерных станка с рабочими столами: 2000х4000 мм, 600*900 мм, 200*300мм каждый. Управление станками полностью компьютеризировано и выполняется автоматикой с ЧПУ. Станки способны фрезеровать листы фанеры всех возможных форматов с точностью до 0,03 мм за один прием одним файлом. Управлением станков полностью компьютеризировано. На станках установлены шпиндели мощностью до 9 кВт и сервоприводы, что обеспечивает высокие скорости и точность позиционирования.
Радиусность при раскрое материалов на станке с ЧПУ

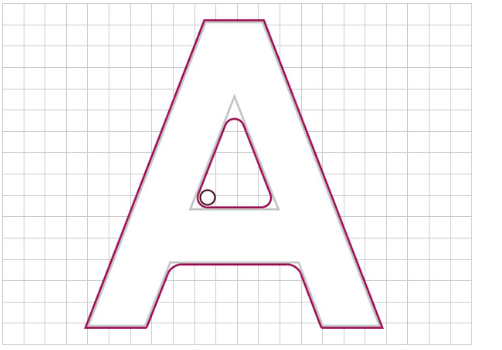

При подготовке макета на фрезеровку фанеры нужно обязательно учитывать диаметр режущего инструмента -фрезы. В зависимости от толщины материала он может варьироваться в диапазоне от 2 до 12 мм. Алгоритм ЧПУ обрабатывает макеты таким образом, что в процессе фрезеровки фреза не заходит в те места, где расстояния между линиями реза меньше диаметра фрезы. В первую очередь это относится к внутренним углам и деталям соразмерным с диаметром фрезы. Они получаются недорезанными или игнорируются. Этот эффект называют радиусностью. Отличие линий макета и траектории движения фрезы показаны на рисунке слева.
Требования к файлам на фрезеровку
Макеты должны содержать только предназначенные для резки векторные объекты и минимально необходимое количество вспомогательной информации — текстовые пояснения, внешние габаритные размеры деталей, тиражи и т.д.- Форматы файлов: .dxf, .dwg, .cdr, .ai, .eps (до CS5)
- Контура реза должны предоставляться во фронтальном виде (не зеркальном)
- Объекты должны иметь масштаб 1:1
- Размер задается в миллиметрах
- Векторное изображение в файле для резки не должно содержать растровых изображений, разомкнутых точек в замкнутых контурах, заливок, наложений контуров друг на друга и двойных линий.
- Все в кривых
- Минимальный размер шрифта для сквозной резки ПВХ — 30 мм, оргстекла — 40 мм.
- Расстояние между контурами изделий в макете должно составлять не менее 10 мм.
При заказе более 100 м реза действуют скидки:
более 100м - 10%,
более 500м - 20%
